Větrání pomáhá udržovat určité parametry vzduchu v budově, čímž lépe zajišťuje pohodlí, bezpečnost a zdraví osob, které prostor využívají. Z funkčního hlediska může mít větrání různé účely:

• Výměna vzduchu: osvěžování vzduchu neustálým přívodem nového vzduchu
• Udržování optimální teploty chlazením/ohříváním vzduchu
• Odsávání kouře

Vzduch se dopravuje potrubím s obdélníkovým nebo kruhovým průřezem, tradičně vyrobeným z tenkých ocelových plechů nebo (nověji) z materiálů, jako je expandovaný polyuretan s vysokou hustotou.

Výběr modulárních podpor pro potrubí se obvykle provádí během výstavby v závislosti na geometrii a hmotnosti potrubí. Existují však některé aspekty, kterým je třeba věnovat pozornost již ve fázi plánování a projektování MEP. Jedná se o tyto aspekty:

1. Estetika: u budov, jako jsou nákupní centra a kanceláře, kde jsou služby MEP ponechány nezakryté a mají estetickou úlohu, by měly být podpory viditelné minimálně. Výběr správného řešení ve fázi návrhu MEP zajistí, že na stavbě nebude nutné měnit geometrii potrubí.
2. Požární odolnost: různé země mají různé předpisy, které vyžadují speciální konstrukci z hlediska požární bezpečnosti. Aby byly tyto normy splněny, musí potrubí a podpory zůstat v případě požáru funkční po určitou dobu (30, 60, 90, 120 minut).
3. Cílem návrhu požární odolnosti je zabránit zřícení potrubí a podpor v kritických částech budovy s vysokou koncentrací osob (např. únikové cesty a chodby). Jeho cílem je také zajistit, aby si potrubní systém zachoval integritu a funkčnost, aby bylo možné odvádět kouř z budovy. Existují specifické směrnice EAD pro to, jak by měl být proveden požární návrh podpor a kotev. Více informací naleznete zde [ https://ask.hilti.cz/article/ead-pro-pozarne-odolny-navrh-podpor/u8l3yf].
4. Snížení hluku: V případě budov, jako jsou nemocnice, hotely a koncertní sály, existují specifické požadavky, které omezují množství hluku, který mohou zařízení a služby MEP produkovat. To je vyjádřeno maximálním počtem decibelů [dBA]. Pohodlí uživatelů může být ohroženo, pokud se hluk a drobné vibrace vytvářené vzduchem cirkulujícím v potrubí přenášejí do konstrukce a odrážejí v celé budově. K tomu dochází mimo jiné tehdy, když se na podporách potrubí nepoužijí speciální prvky pro tlumení hluku.
5. Víceoborové podpory: V částech budovy, kde je omezený prostor pro MEP, jako jsou chodby v nemocnicích, hotelech a veřejných budovách, by měly podpory pojmout potrubí, kabelové žlaby a vzduchové kanály v tzv. víceoborové nebo multidisciplinární podpoře. Definování a výpočet podpor s trubkami, kabely a potrubími pomáhá optimalizovat prostor a zajišťuje, že vše lze na místě namontovat.

Řešení podpor vzduchovodů a jejich výhody:

1. Potrubní objímky: Používají se pro kruhové vzduchové potrubí, pokud musí být stabilní proti bočnímu pohybu. Lze použít pro průměry v rozmezí 80 mm - 1250 mm.

Výhody: větší stabilita vůči bočnímu pohybu, snížení hlučnosti, snadnější instalace.



2. Lankový systém: Lze použít pro kulaté i obdélníkové potrubí nebo kombinovat s L-úhelníky či nosníky. Snadněji se nastavuje, lze jej použít při značně velké vzdálenosti od stropu a přináší na stavbu vyšší produktivitu. Nemusíte si dělat starosti s různými velikostmi potrubních objímek, protože jedno lanko může pokrýt mnoho průměrů. Další podrobnosti o lanovém systému Hilti naleznete zde [https://ask.hilti.cz/article/montaz-stavebnich-konstrukci-s-lanovymi-zavesenymi-systemy/dezql5].
Výhody: estetika, nastavitelnost, rychlejší instalace, nízká hmotnost, hospodárnost, vyšší produktivita.



3. L -úhelníky: Úhelníky ve tvaru L se k potrubí připevňují samořeznými šrouby, které pomáhají zajistit tuhost a vzduchotěsnost. Gumová vložka zajišťuje snížení hlučnosti.
Výhody: větší stabilita proti bočnímu pohybu, estetika, snížení hluku, nastavitelnost.

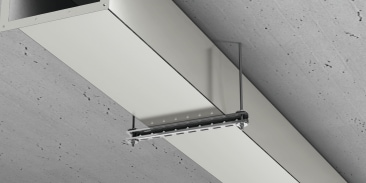

4. Sdružené podpory: Lze použít pro obdélníkové potrubí, a to jak pro jedno-, tak i víceprostorové podpory. U jednoduchých hrazdových podpor lze výběr provést pomocí programu MEP Selector [odkaz na stránku MEP Selector] a u složitějších podpor, kdy je požadována individuální konstrukce z důvodu vysokého zatížení, seismických sil nebo požáru, lze výběr provést pomocí instalačního softwaru Hilti Profis [odkaz na stránku Profis Editorial]. Navrhování podpor je jednodušší a modely CAD lze implementovat přímo do CAD výkresů.
Výhody: požární odolnost, snížení hluku, nastavitelnost, optimalizovaný design.



Pro další informace kontaktujte prosím technický tým Hilti.
