3 základní způsoby přenosu zatížení do betonu

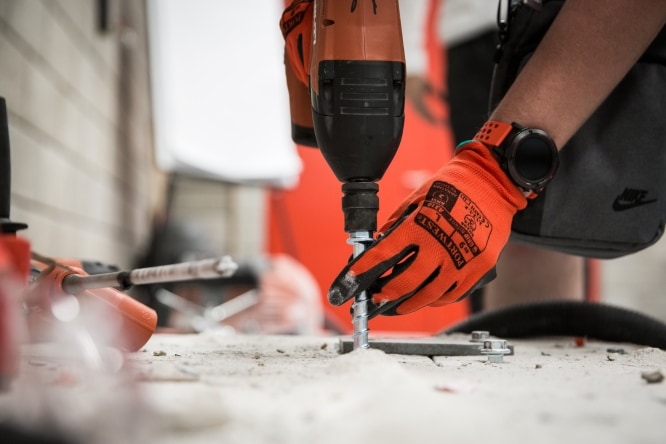

Kolik řešení existuje pro upevnění kotevní desky? Čepy a hmoždinky, epoxidová a hybridní injekční malta, kotva s řízeným krouticím momentem, lepidlo s kapslí, šroub, upevnění prořezáním: to vše jsou upevňovací technologie, které nabízejí různé výhody v závislosti na požadavcích na aplikaci a podmínky instalace (výkon, flexibilita, rychlost, vhodnost).

Jak vybrat tu správnou?

Prvním krokem je identifikace krátkého seznamu vhodných kotevních řešení na základě kvalifikace třetí strany (tzv. schválení ETA při navrhování podle Eurokódů nebo ICC-ES podle ACI 348).

Co to znamená? Předpokládejme, že se v současné době zabýváte seismickou aplikací: stačí zvážit řešení kotev, která nabízejí seismickou vhodnost a výkonnost posouzenou ve výše uvedených dokumentech.

Jak vybrat tu správnou? Prvním krokem je identifikace krátkého seznamu vhodných kotevních řešení na základě kvalifikace třetí strany (tzv. schválení ETA při navrhování podle Eurokódů nebo ICC-ES podle ACI 348). Co to znamená? Předpokládejme, že se v současné době zabýváte seismickou aplikací: stačí zvážit řešení kotev, která nabízejí seismickou vhodnost a výkonnost posouzenou ve výše uvedených dokumentech.

Druhým krokem je provedení vlastního návrhu, aby se odfiltrovala všechna řešení, která nesplňují požadavky na zatížení. Právě tento návrh je možné vykonat velmi jednoduše pomocí dostupného softwaru PROFIS Engineering (https://profisengineering.hilti.com/).

Za třetí je třeba zvážit aspekty, jako je produktivita, jednoduchost použití a poměr cena/výkon. Nakonec je montážní firmě poskytnuto poradenství, které zajistí správné nastavení, například s uvedením krouticího momentu, který je třeba použít u kotevního čepu, nebo se zdůrazněním potřeby vyčištění otvoru pro chemické upevnění. V tomto ohledu lze doporučit systémy, které automaticky zmírňují rizika týkající se provedení (například automatické čištění pro chemické kotvy a kontrola krouticího momentu pro mechanické kotvy).

Pokud s navrhováním kotev začínáte, rádi vás na vaší dlouhé cestě doprovodíme a začneme úplnými základy navrhování a výběru kotev.

V první řadě je třeba vědět, že navzdory mnoha rozdílům v kvalitě, účinnosti a rozsahu použití mají všechny technologie dodatečně instalovaných kotev společný základ: způsob, jakým tyto systémy přenášejí zatížení do betonového stavebního materiálu, je založen především na jednom nebo kombinaci tří základních principů fungování, kterými se budeme zabývat v tomto článku.

Tření

Tahové zatížení N se přenáší do základového materiálu třením R. K tomu je nutná rozpínací síla Fexp, která může být vytvořena použitím kontrolované síly nebo posunutí.

V případě kontrolované síly vzniká boční napětí (tzv. roztažení), když na konec působí utahovací moment. To je případ kotev, jako je expanzní kotva HST3 a HSL-3.

Klíčování

Zámek vzniká proříznutím betonu a vytvořením zámku s upevněním. Tahové zatížení N je v rovnováze s podpůrnými silami R, které působí na základový materiál, jako u proříznuté kotvy HDA.

​



Spojení

Mezi kotevní tyčí a stěnou otvoru se vytvoří adhezní spoj pomocí lepidla, například HIT-RE 500 V4 nebo HIT-HY 200-A V3 s kotevními tyčemi.


Kombinace pracovních principů

Mnohé kotvy získávají svou přídržnou sílu kombinací výše uvedených pracovních principů.
Například kotva působí na stěnu otvoru rozpěrnou silou v důsledku posunu kužele vůči pouzdru. To umožňuje, aby se podélná síla přenášela na kotvu třením. Zároveň tato rozpěrná síla způsobuje trvalou lokální deformaci základního materiálu: vzniká tak klíčování, které umožňuje dodatečný přenos podélné síly v kotvě na základní materiál.
