HUS4-MAX kapsle pro hybridní šroubovou kotvu
Nový produkt E-shop Další informacePoložka #r12910868
Vysoce únosná chemická patrona pro rychlé a hospodárné kotvení do betonu pomocí upevňovacích šroubů HUS4.
- Okolní podmínky: Exteriéry, Sucho, interiér
- Schválení / zprávy o testech: ABG/ABZ, ETA, Požár, Řešení seismicity
- Seizmické zatížení: Ano
Zákazníci také vyhledávali chemie
- HiltiFeatureData{super=com.hilti.holng.facades.product.data.HiltiFeatureData@30f37048, dimension=LANGUAGE, lovDimension=null, featureType=TEXT, featureValueList=[HiltiFeatureValueData{super=com.hilti.holng.facades.product.data.HiltiFeatureValueData@b796c353, unit=null, value=Až 4× rychlejší než běžné vytlačovací lepicí hmoty – díky aplikaci ve dvou krocích bez čištění, nižší kotevní hloubce, menším průměrům a možnosti okamžitého zatížení ušetříte čas u každého kotvení.}], id=CHA_ADVANTAGE_01, multiValue=false, name=Advantage 01}
- HiltiFeatureData{super=com.hilti.holng.facades.product.data.HiltiFeatureData@3d2e5a5e, dimension=LANGUAGE, lovDimension=null, featureType=TEXT, featureValueList=[HiltiFeatureValueData{super=com.hilti.holng.facades.product.data.HiltiFeatureValueData@59499d7f, unit=null, value=Snazší a rychlejší montáž oproti tradičním lepicím hmotám – kotva HUS4-MAX dosahuje odolnosti proti tahovému namáhání odpovídající tradičním lepicím hmotám, avšak bez požadavků na čištění}], id=CHA_ADVANTAGE_02, multiValue=false, name=Advantage 02}
- HiltiFeatureData{super=com.hilti.holng.facades.product.data.HiltiFeatureData@da2b88da, dimension=LANGUAGE, lovDimension=null, featureType=TEXT, featureValueList=[HiltiFeatureValueData{super=com.hilti.holng.facades.product.data.HiltiFeatureValueData@b958fd05, unit=null, value=Rozsáhlé možnosti použití zahrnující kombinaci se šrouby HUS4 – ETA (EAD 332795) v seismických třídách C1 a C2 (včetně šroubů HUS4 z uhlíkové oceli) a s trhlinovým betonem i betonem bez trhlin, poskytující protipožární odolnost u provedení ze všech druhů oceli}], id=CHA_ADVANTAGE_03, multiValue=false, name=Advantage 03}
- HiltiFeatureData{super=com.hilti.holng.facades.product.data.HiltiFeatureData@2c9f73cf, dimension=LANGUAGE, lovDimension=null, featureType=TEXT, featureValueList=[HiltiFeatureValueData{super=com.hilti.holng.facades.product.data.HiltiFeatureValueData@fbf29ab2, unit=null, value=Upevňovací šroub lze nastavit nebo odstranit i tehdy, jestliže patrona již byla použita}], id=CHA_ADVANTAGE_04, multiValue=false, name=Advantage 04}
- HiltiFeatureData{super=com.hilti.holng.facades.product.data.HiltiFeatureData@d121de0b, dimension=LANGUAGE, lovDimension=null, featureType=TEXT, featureValueList=[HiltiFeatureValueData{super=com.hilti.holng.facades.product.data.HiltiFeatureValueData@83404ea6, unit=null, value=Kotvení nosných patních desek do betonu pomocí upevňovacích šroubů HUS4 (velikosti 10–16).}], id=CHA_APPLICATION_01, multiValue=false, name=Application 01}
- HiltiFeatureData{super=com.hilti.holng.facades.product.data.HiltiFeatureData@f69bee61, dimension=LANGUAGE, lovDimension=null, featureType=TEXT, featureValueList=[HiltiFeatureValueData{super=com.hilti.holng.facades.product.data.HiltiFeatureValueData@8d2faa92, unit=null, value=Bezpečné kotvení ocelových konstrukcí, plošin, schodišť, balkónů a průmyslových zařízení do betonu pomocí upevňovacích šroubů HUS4.}], id=CHA_APPLICATION_02, multiValue=false, name=Application 02}
- HiltiFeatureData{super=com.hilti.holng.facades.product.data.HiltiFeatureData@e5177db2, dimension=LANGUAGE, lovDimension=null, featureType=TEXT, featureValueList=[HiltiFeatureValueData{super=com.hilti.holng.facades.product.data.HiltiFeatureValueData@956f6163, unit=null, value=K dispozici jsou technické údaje o kotvení do litých podlah a v zónách s požadavkem na vodotěsnost (WHG).}], id=CHA_APPLICATION_03, multiValue=false, name=Application 03}
Technické údaje
Mechanická a lepená kotva dohromady?
Ano, jde to!
Vybrat vhodnou kotvu pro konkrétní situaci na stavbě či v projektu může být vzhledem k velké rozmanitosti kotevních systémů velmi těžké. Existují dva primární typy kotev - mechanické a lepené. Univerzálně nelze konstatovat, který systém je lepší, protože vhodný prvek by měl být vždy vybrán pro konkrétní stavbu a konkrétní situaci.
Co ale spojit výhody obou principů dohromady? Představujeme vám novou kotvu Hilti HUS4-MAX.
Velmi jednoduchá a rychlá montáž

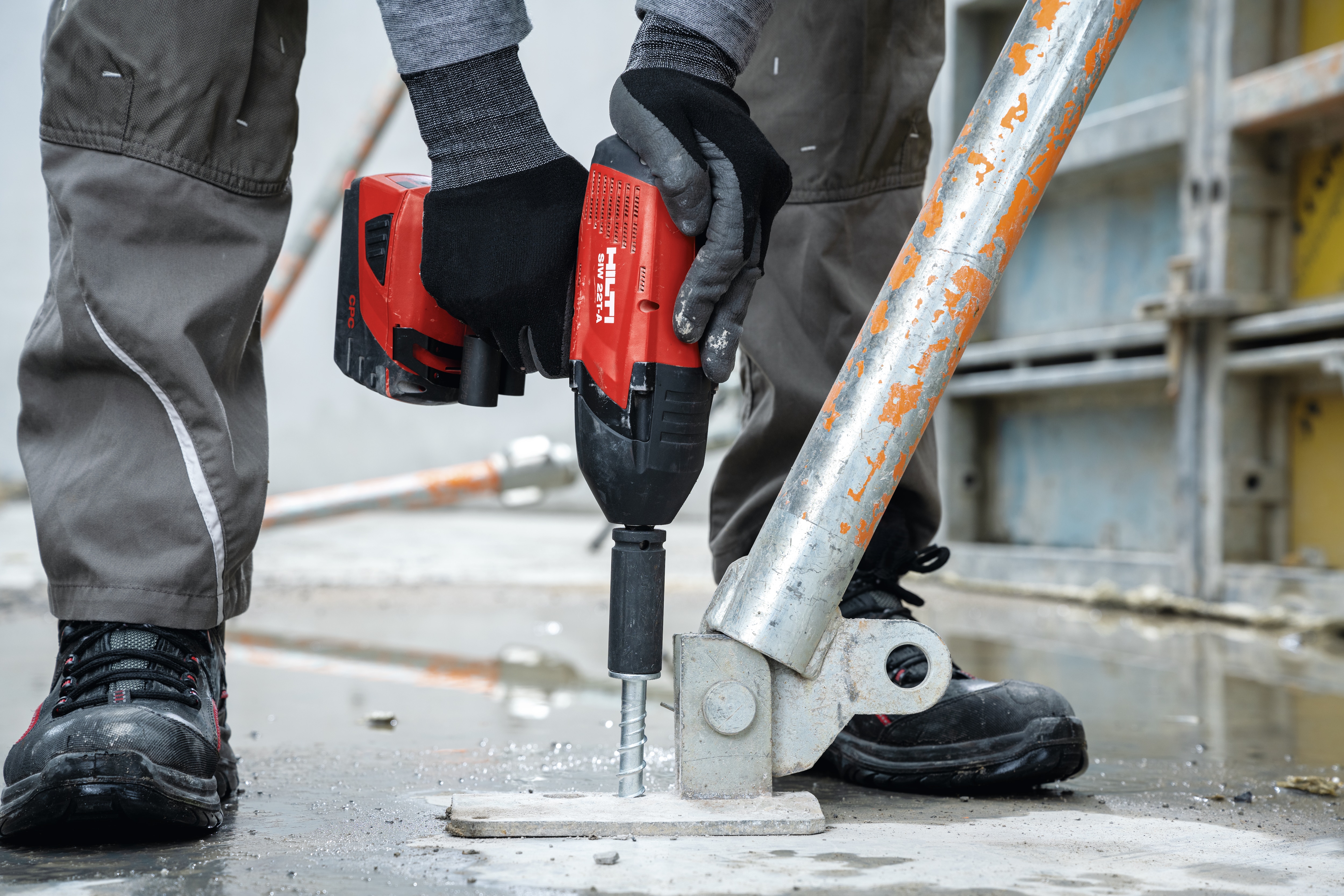

Rychlé osazení pomocí rázového utahováku bez nutnosti čistit kotevní otvor. Kvalitní osazení zajistí plné dotažení (není potřeba konkrétní utahovací moment).
Univerzální použití
Díky třem typům hlav šroubu (šestihranná, zapuštěná, závit) si vždy můžete vybrat ten správný šroub pro váš projekt.
Nízké okrajové vzdálenosti
S HUS šrouby je do betonu vnášeno minimální dodatečné napětí. Díky tomu je možné kotvit velmi blízko okraje betonu a minimální kotvicí vzdálenosti jsou nyní skutečně minimální.
Porovnání průvlekových kotev se šrouby HUS
Průvleková rozpěrná kotva
- Nutnost dodržovat utahovací momenty
- Obtížná demontáž
- Velká variabilita
- Různé varianty pro trhlinový a netrhlinový beton
- Vytváří napětí v betonu
- Povinné čištění otvorů (s výjimkou kotvy Hilti HST3)
HUS šroub
- Nevyžaduje konkrétní utahovací moment
- Opakovaně použitelné, snadno demontovatelné
- Estetické zakončení hlavy
- Vhodné pro trhlinový i netrhlinový beton
- Minimální napětí v betonu - lepší okrajové vzdálenosti
- Bez nutnosti čištění otvoru
Mechanika i chemie
Výhody obou typů kotev v jednom systému
Kombinace mechanické kotvy HUS4 a lepidla (patrony) dala vzniknout hybridnímu systému HUS4-MAX s celou řadou vlastností, které s sebou nesou výhody obou typů kotvení:
- Velmi rychlá montáž - možnost okamžitého plného zatížení
- Nižší okrajové vzdálenosti
- Možnost opakované montáže a demontáže
- Různé typy hlav
- Kotevní otvor utěsněný lepidlem
- Přesné dávkování lepidla - není nutné čistit kotevní otvor
Jak to funguje?
Princip přenosu zatížení je u HUS4-MAX na mechanickém zámku, tření a chemickém zámku, který vznikne tím, že pryskyřice zvýší plochu mechanického zámku tvořeného zářezy ve stěně otvoru. Díky tomu lze uvažovat vysokou kvalitu všech aspektů upevnění (soudržnosti), vyřezaného závitu i tření, které jsou doplněny o ideální množství polymerních materiálů pro pokrytí nepřesně vyvrtaných otvorů.
Výraznou výhodou je i možnost demontáže a opětného osazení šroubu do betonu do stejného kotevního otvoru. V druhém případě již není třeba používat chemickou patronu. Šroub je možné osadit do závitu vytvořeného během původního kotvení.
Využití mechanické kotvy
- Vytvoření optimálního závitu pro tvarový zámek v betonu a aktivace chemické kotvy
- Zvýšení odolnosti až o 40 % u samotné kotvy oproti tradičnímu šroubu do betonu (mechanická kotva)
- Pro většinu použití limitem pouze pevnost betonu
- HUS4-MAX umožňuje jednoduchou a rychlou montáž
- Uzavřený kotevní otvor proti vodě - zvýšení životnosti spoje
Využití lepené kotvy
- Přenos zatížení přímo z kotevního šroubu do betonu
- Vysoce robustní a odolný systém pro specifické podmínky na stavbě, omezení chyb osazení (není třeba čištění otvoru, ani momentový klíč)
- Až o 20 % vyšší odolnost oproti tradičním lepeným kotvám se stejnou kotevní hloubkou
- Možnost zatížení ihned po osazení
- Nastavitelná výška a možnost kotevní šroub vyšroubovat (odstranit)
- O 70 % rychlejší montáž, než u tradičních lepených kotev
- Možnost redukovat celkové náklady až o 35 %
- Posouzeno dle evropských předpisů EAD a TR75
